Висячая или наслонная? Вопросы проектирования.

[камран]

здесь на каждом по 9 саморезов ... а обычно 5 гвоздей на 120. и ничего не трескается...
у одной шпильки может и больше несущая способность чем пять гвоздей, но когда дерево "ведет" одна шпилька не поможет...

[камран]

Сообщение от Клямер

Размеры, пролёты сечения, перекрытия.?

стропилка 50*150. перекрытие дерево. есть центральная перегородка первого этажа 30 см. можно было бы сделать наслонку...

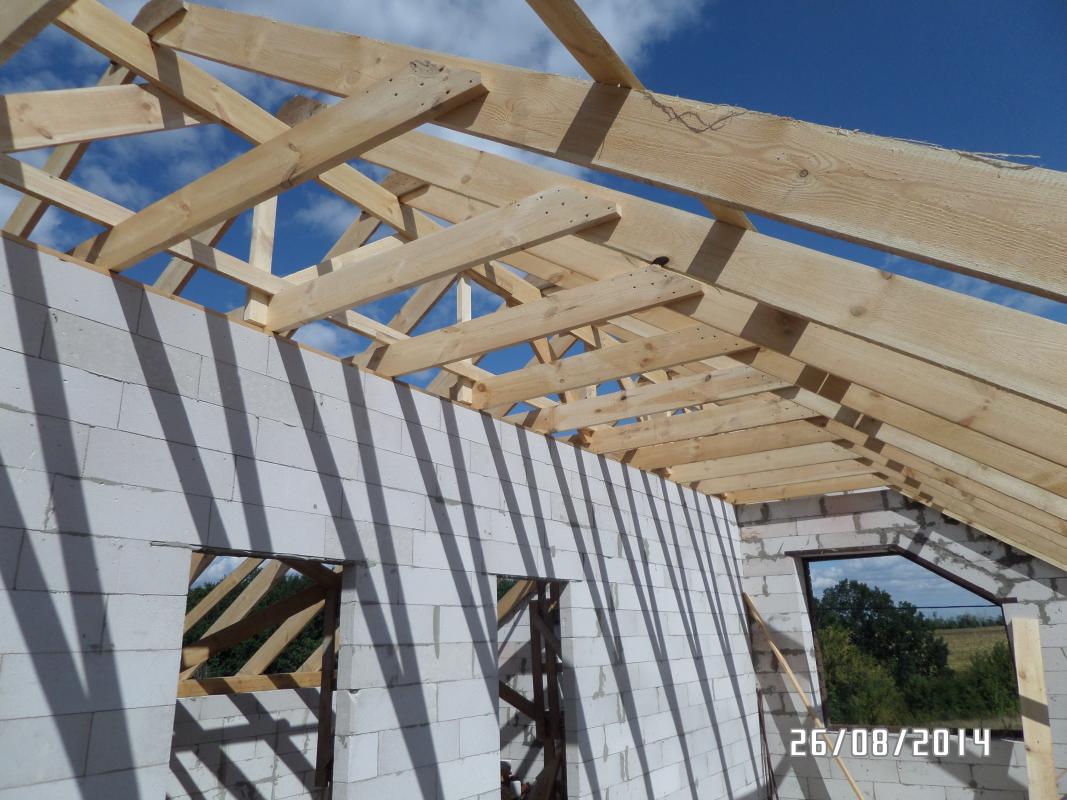

фото добавляю...

[gavrosh]

У меня вопрос такого содержания. Проволока выходит за стену? Если выходит, то это проволока послужит зимой проводником холода и будет вся в инеи.

[камран]

Сообщение от gavrosh

У меня вопрос такого содержания. Проволока выходит за стену? Если выходит, то это проволока послужит зимой проводником холода и будет вся в инеи.

gavrosh,да о чем вы говорите... тут как в том фильме: шеф, клиент уезжает... гипс снимают... усе пропало...
это знакомые моих знакомых... попросили совета как можно исправить? ...но скорее всего все будет переделываться. кем не знаю.

[Клямер]

Сообщение от камран

gavrosh,да о чем вы говорите... тут как в том фильме: шеф, клиент уезжает... гипс снимают... усе пропало...
это знакомые моих знакомых... попросили совета как можно исправить? ...но скорее всего все будет переделываться. кем не знаю.

Такое впечатление, что дело не только в висяке....

Стенки наверное см 25-30 от силы... это из чего собрано?? У нормального ГБ поверхность практически гладкая, а у этого явно видны полоски от резки...

Сама то стропилка в данный момент почти ничего не весит... да и стенки от распора обычно маленько по другому лопаются....

Её стропилку кстати когда собрали?? В этом году? А стены когда подняли??

В общем экономили здесь конкретно...

[камран]

Сообщение от Клямер

Стенки наверное см 25-30 от силы... это из чего собрано?? У нормального ГБ поверхность практически гладкая, а у этого явно видны полоски от резки...

стены 30 см. планируют утеплит снаружи. ГБ некондиция по дешевки, думаю с местного завода. так многие строят у нас.

Сообщение от Клямер

Сама то стропилка в данный момент почти ничего не весит... да и стенки от распора обычно маленько по другому лопаются....

немного не соглашусь... уклон не большой, где то 30 градусов. скаты больше 6-и метров до амурлата, стены из гамна да еще учесть что 3-4 "слона" по крыше колотит обрешетку... то думаю распор очень даже не маленький..
если обратили внимание стропилка подперта времянкой и маурлаты (параллельные стены) стянуты проволокой 6мм... глядя на это под крышой страшно было находится.

Сообщение от Клямер

Её стропилку кстати когда собрали?? В этом году? А стены когда подняли??

я не уточнял. но похоже все недавно

Сообщение от Клямер

В общем экономили здесь конкретно...

в этом случае да как всегда. но пару месяцев назад общался с человеком, не "экономистом". так у него монтажники за него постарались, набили всю обрешетку под ГЧ без гидроизоляции на мансарде и собираются утеплять изнутри. стропила на 150 мм и утепление на 150 мм.
наверное некоторые экономят от жадности, некоторые по глупости...

[Клямер]

Сообщение от камран

ГБ некондиция по дешевки, думаю с местного завода....

Вот это и смущает... некондиция....

немного не соглашусь... уклон не большой, где то 30 градусов. скаты больше 6-и метров до амурлата, стены из гамна да еще учесть что 3-4 "слона" по крыше колотит обрешетку... то думаю распор очень даже не маленький..

Ну можно попробовать прикинуть ради интереса....

У меня уклон получился в районе 27 град ..Затяжка примерно на высоте 1/2 арки, или чуть выше..... Убираем снег,покрытие,утепление мансарды... получаем картинку....



Усилие S=35,5 кг на одну пару стропильных ног... т.е. собственно распор от одной пары согласно...http://ostroykevse.ru/Krisha/Krisha_page_28_1.html...

H=SL/2a = 27 кг (а=7,18м, L=11м для 27 град) Н - горизонтальное усилие в точке С (сопряжение стропило-мауэрлат - см. по ссылке)

На доме по моему 14 стропильных пар..... 14*27=378 кг на стену..... В общем то фигня.....

Или я гдето ошибся??

если обратили внимание стропилка подперта времянкой и маурлаты (параллельные стены) стянуты проволокой 6мм... глядя на это под крышой страшно было находится.

Обратил конечно..... Трос на такой длинне сильно растягивается (тем более проволока).....

В общем, мне кажется , виновата не стропилка (по крайней мере на данный момент времени...думаю она просто проявила недостатки строительства)...Хотя именно на этом доме её в таком виде конечно же быть не должно!!

[камран]

Сообщение от Клямер

В общем, мне кажется , виновата не стропилка (по крайней мере на данный момент времени...думаю она просто проявила недостатки строительства)...

а по моему виноваты "спецы" по стропильной системе ... надо же быть такими слепыми, что бы не замечать такие стены... и за "распор" люди не слышали наверно...

[Клямер]

Сообщение от камран

... надо же быть такими слепыми, что бы не замечать такие стены... ...

Ну это другой вопрос.... У меня у самого сейчас похожая проблема....



Коробка - 7х12 и ни одной стены внутри..стены 250мм ГС (правда не бракованый) .... Деревянное перекрытие + мансарда ...

Вот такая вот фигня....

[камран]

Сообщение от Клямер

У меня у самого сейчас похожая проблема....

Клямер, шутите? тут на форуме все знают что для Вас не бывает не решенных проблем...
а впрочем спрашивайте, подскажем если чего...


вот еще вспомнил за висячку. дом если не ошибаюсь 11х12 м. без перегородок и без мансарды.

[poison&son]

Сообщение от камран

без перегородок и без мансарды.

Камран , ключевое здесь - без мансарды.
