Контур дополнительного утепления

[DRAGOFOL]

Для устройства внутреннего контура утепления (т.н. "контрутепления" с внутренней стороны стропил) рекомендуется применять плитный утеплитель из базальтовой ваты, имеющий показатель НГ (негорючий).
С такой теплоизоляцией нет проблем при монтаже - горизонтальный каркас набивается на 15-20 мм уже (ударение на "У" )))), чем ширина плиты.
Но нередко применяют мягкую рулонную вату, которая не является упругой и может со временем давать усадку с образованием неплотностей и щелей с каркасом.
Для дополнительного крепления обычно используют бичёвку, полоски из пароизоляции и т.п.

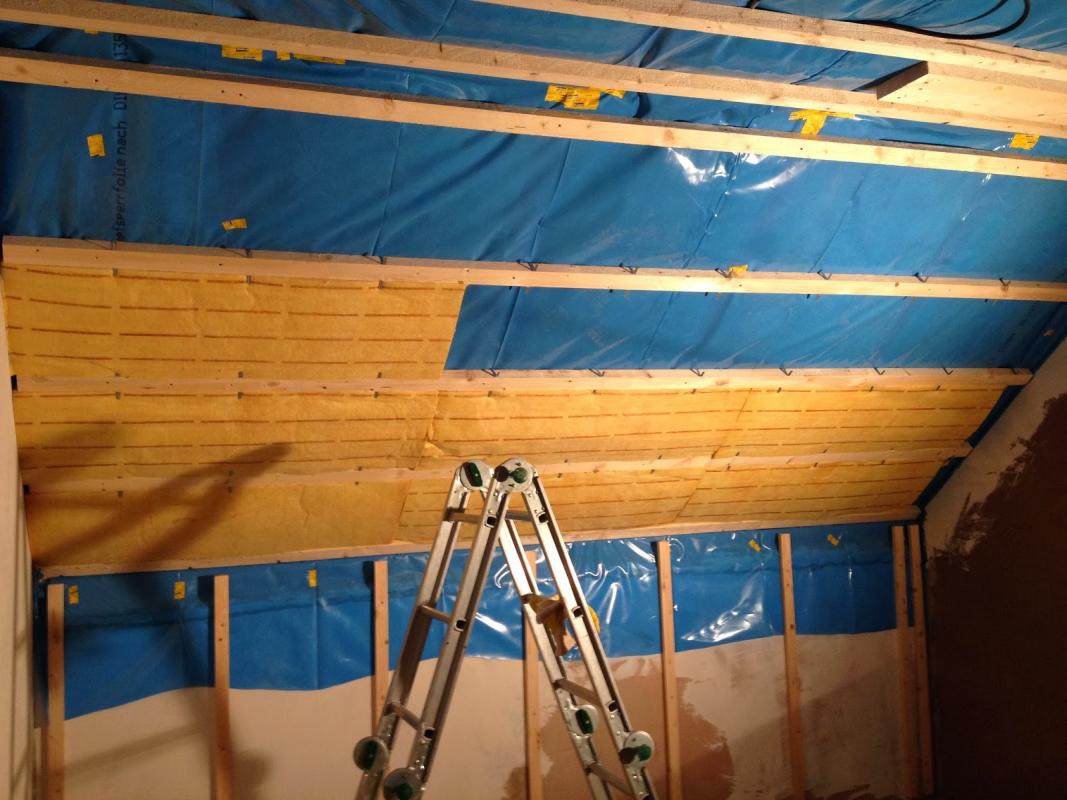

Предлагаю вашему вниманию простое и эффективное решение от немецких коллег - скобы из тонколистовой стали, которые закрепляются предварительно на брусках (хорошо видно на 4-м фото) и отлично удерживают утеплитель.

Какой способ используете вы в своей работе?

[Shuto4ka]

Сообщение от DRAGOFOL

скобы из тонколистовой стали

так понимаю, крюки отгибаются, закладывается плита, а затем крюки загибаются обратно? Любопытно) Настолько, что попробую на деле. Пока проблем с провисанием особых не было. целые плиты 60 см. шириной 50 плотности без проблем умещаются в проеме 59 см. Где присутствовали запилы утеплителя, провацирующие его выпадание, иногда прихватывал его за краешек обычным строительным степлером или леской, прибитой тем же степлером за соседние стропильные ноги.

PS

DRAGOFOL, а в чем преимущество размещения пароизоляции между слоями утеплителя?

[DRAGOFOL]

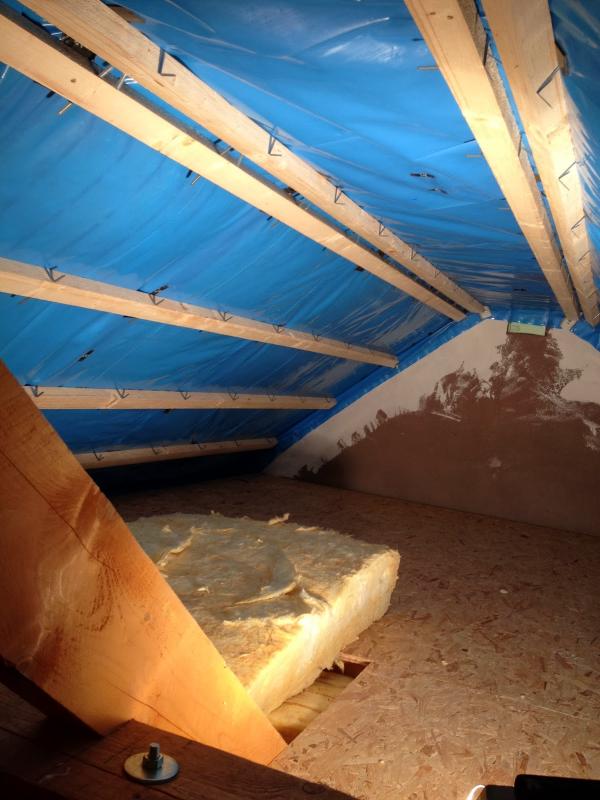

Четвёртое фото слева снизу - на перекрытии лежат подготовленные бруски с загнутыми скобами. Дополнительный слой просто вкладывают в эти скобы.

Внутренний слой утеплителя перекрывает возможные мостики тепла (холода) основного слоя теплоизоляции, проложенного между стропил. Обычно проблемы возникают при сложной форме крыши (ендовы, хребты), когда остаются небольшие неплотности.
Кроме этого, внутри каркаса и доп.слоя прокладываются электрические провода, устанавливаются розетки и светильники, при этом не повреждается пароизоляционный слой.

Но есть важное правило - сопротивление теплопередаче этого слоя должно быть не более 20% от основного, чтобы не было проблем с конденсатом.

[Shuto4ka]

Логика и назначение внутреннего слоя утепления была понятна, просто стало любопытно, почему пароизоляционная пленка не была постелена ПОВЕРХ слоя контрутепления. Ответ нашел.

Сообщение от DRAGOFOL

внутри каркаса и доп.слоя прокладываются электрические провода, устанавливаются розетки и светильники, при этом не повреждается пароизоляционный слой

[Kumah]

DRAGOFOL, подскажите, пожалуйста, что за пароизоляция синего цвета?

[vovhik74]

Сообщение от DRAGOFOL

Какой способ используете вы в своей работе?

Мы стандартный с подшивкой поперечного бруска.

[DRAGOFOL]

Сообщение от Kumah

DRAGOFOL, подскажите, пожалуйста, что за пароизоляция синего цвета?

Это стандартная пароизоляция (однослойный неармированный ПЭ 200 мкм), которая продаётся в сетях OBI/Bauhaus и т.п.

Аналоги на нашем рынке - DELTA-DAWI GP, плёнки от ТН и Роквул

[камран]

Сообщение от DRAGOFOL

Но есть важное правило - сопротивление теплопередаче этого слоя должно быть не более 20% от основного, чтобы не было проблем с конденсатом.

я правильно понимаю что: после пароизоляции (внутри помещения) можно укладывать только 5 см ( если межстропилном 20 см) утеплителя, без второго слоя пароизоляции ???...

[DRAGOFOL]

Сообщение от камран

я правильно понимаю что: после пароизоляции (внутри помещения) можно укладывать только 5 см ( если межстропилном 20 см) утеплителя, без второго слоя пароизоляции ???...

Второй слой пароизоляции не надо делать вообще, иначе получится очень рискованная конструкция.
Можно: 20 см между стропил / пароизоляция / 5 см внутренний слой
Нельзя: 15 см между стропил / пароизоляция / 5 см внутренний слой
Нельзя: 10 см между стропил / пароизоляция / 10 см внутренний слой

Если применяется внутренний слой из экструзии, то надо считать.
